CONEXIONES internas PLACA BASE

En esta publicación a modo de chuleta, conocerás las conexiones que tiene una placa base o motherboard. Desde las ranuras para conectar los distintos componentes y los tipos que existen hasta las conexiones de alimentación con un poco de teoría muy resumida.

Ranuras para componentes

Slot RAM: En esta se conecta la memoria RAM, pueden ser de distintas generaciones de DDR, la tecnología que utilizan, y cada una utiliza una ranura distinta, por la cual no podríamos conectar una RAM DDR4 en una ranura de una RAM DDR5.

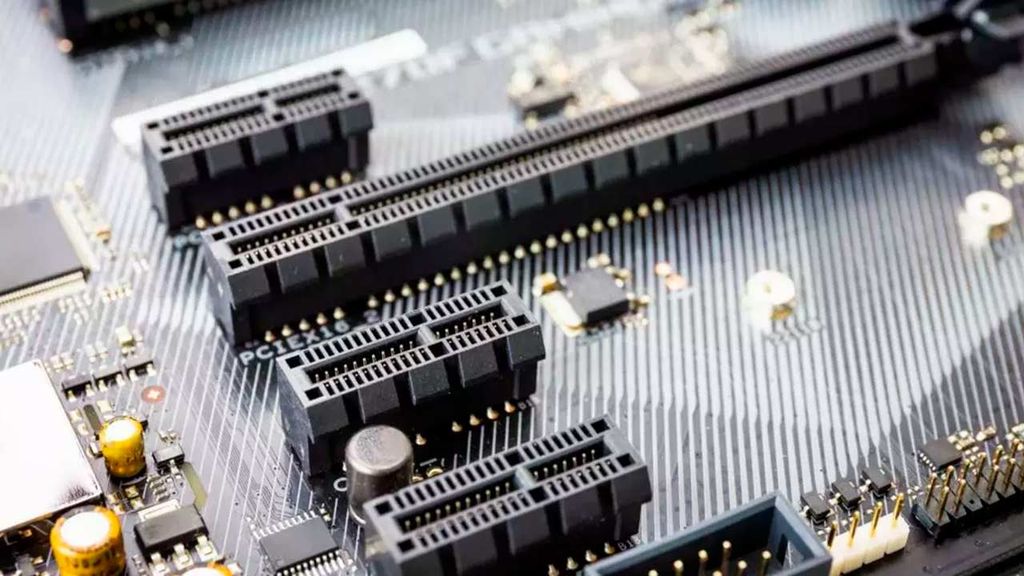

PCI-e X16: En esta se conecta principalmente la tarjeta gráfica. Pero se pueden conectar otras cosas como tarjetas de red o capturadoras.
– Existen distintos tipos: Pci-e x16, Pci-e x8, Pci-e x4, Pci-e x1: Estos números hacen referencia al número de raíles de datos.
– Por otro lado está la generación de tecnología que usan: 3.0, 4.0, 5.0. Cuanto más alta mejor.

Socket: Donde se conecta el procesador o CPU. puede ser:
– LGA: El procesador no tiene pines, lo lleva el socket.(Intel y recientemente AM5)
– PGA: El procesador lleva los pines.(Amd)
– BGA: La CPU va soldada a la placa.( portatiles, moviles)

Ranura M.2: Esta puede ser para SSD M.2 NVME o SSD M.2 SATA(nvme y sata hacen referencia a las tecnologías que utilizan). La diferencia entre estos son las muescas que tienen y las velocidades que ofrecen, siendo NVME superior a SATA. ¿Puedo conectar un M.2 SATA en una ranura para NVME? La respuesta corta es sí. Va a encajar en la ranura sin problema, pero no todas las placas permiten que funciones, por eso deberás mirar en el manual de tu placa si esta lo permite.

Conexiones Fuente alimentación

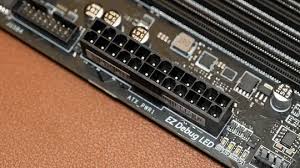

Conector ATX de 24 pines: alimenta la placa base completa.

Conector EPS/CPU de 4 u 8 pines: alimenta el procesador.

SATA Power: discos SSD/HDD y algunos accesorios.

Molex (más antiguo): ventiladores y periféricos antiguos

mas conexiones

Refrigeración

CPU_FAN: Conector del ventilador principal del disipador de CPU.
Suele estar cerca del socket del procesador.
Normalmente 4 pines (PWM).
CPU_OPT: Ventilador secundario para el disipador o segundo ventilador del radiador.

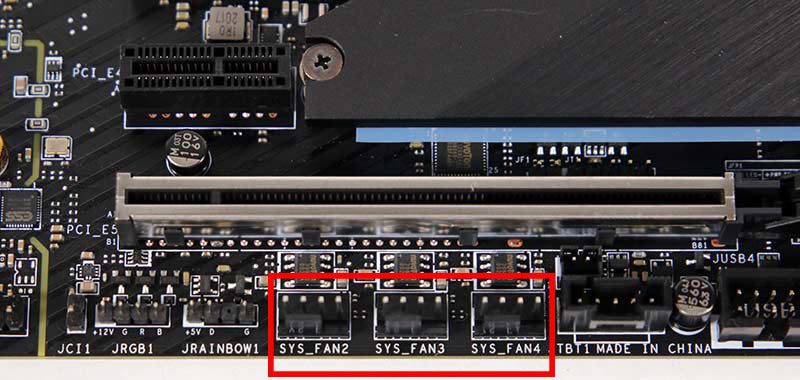

SYS_FAN / CHA_FAN Conectores para ventiladores de la caja.
SYS: System
CHA: Chassis
Permiten controlar velocidad desde BIOS/software.

AIO_PUMP: Para bombas de refrigeración líquida AIO.
Da corriente constante o configurable.
Pensado específicamente para la bomba.
W_PUMP+: En algunas placas de gama alta.
Para bombas más potentes/custom loop.

Audio

HD_AUDIO / AAFP Audio frontal de la caja. Conecta: Jack de auriculares frontal, Micrófono frontal, Suele ir abajo a la izquierda de la placa.

Panel frontal de la caja

F_PANEL / PANEL / JFP1: Conector para botones y LEDs de la caja.
Incluye:
Power SW: botón encendido
Reset SW: reinicio
HDD LED: luz actividad disco
Power LED: luz encendido

Es el conjunto de pines pequeños típico.

Almacenamiento

SATA:
SSD SATA
HDD
Lectores DVD

USB internos

USB 2.0 Header: Para conectar: USB frontales antiguos, Controladoras RGB, Refrigeraciones líquidas, Bluetooth de algunas tarjetas, Normalmente 9 pines y negro
USB 3.0 / USB 3.2 Gen1 Header: Para USB frontales rápidos de la caja.
19/20 pines.
USB-C Front Panel Header: Para el USB-C frontal de la caja.
Más pequeño y rectangular.
USB 3.2 Gen2 o Gen2x2.

RGB e iluminación

RGB_HEADER (12V RGB): RGB clásico.
Todos los LEDs muestran el mismo color.
ARGB / ADD_GEN2 / D_LED (5V): RGB direccionable.
3 pines
Cada LED puede tener color independiente.

Muy importante: NO conectar ARGB 5V a RGB 12V.
